담당자 : Robin Liao
전화 번호 : +86 13882226685
WhatsApp : +8613882226685
| 최소 주문 수량 : | 1 | 가격 : | $425,800.00-498,800.00/Sets >=1 Sets |
|---|---|---|---|
| 포장 세부 사항 : | 바다 가치있는 포장. | 배달 시간 : | 90일 |
| 공급 능력 : | 달 당 50 세트/세트 |
| 원래 장소: | 중국 | 브랜드 이름: | Baudouin |
|---|---|---|---|
| 인증: | ISO | 모델 번호: | 16M33D1289 |
|
상세 정보 |
|||
| 보증: | 일년 | 정격 전압: | 400V/600 Ｖ |
|---|---|---|---|
| 속도: | 1500/1800 rpm | 빈도: | 50Hz/60 Hz |
| 포트: | 상하이 / 광저우 | ||
| 하이 라이트: | steyr t12 1200KW 산업용 천연 가스 발생기,steyr t12 Baudouin 산업용 천연 가스 발생기,steyr t12 CBM 바이오 가스 chp 발전기 |
||
제품 설명
Weichai 16M33D1280NG 가스 엔진과 mecc alte ECO46 교류 발전기가 선택됩니다.하나의 캐노피에는 하나의 1.2MW 가스 발생기, 하나의 수평 냉각 시스템 및 하나의 제어 시스템이 통합되어 있습니다.캐노피는 모래와 캣킨 증거입니다.온도 구역 제어 설계로 발전기가 -30℃ ~ 50℃의 온도 범위에서 정상적으로 작동할 수 있습니다.
총 발전소 용량은 12MW이며 모든 발전기를 결합합니다.모든 발전기는 다른 발전기의 긴급 이동을 가능하게 하는 백업 세트가 될 수 있습니다.필요한 경우 가스 발생기를 격리하는 격리 스위치가 각 발생기에 설치됩니다.
발전기 모델: EW-1200NGB-1/4A.
1.2MW 가스 발생기 설계
천개
30피트 길이의 캐노피는 1.2MW 발전기 전용으로 설계되었습니다.표면은 광택이 있고 마모에 강한 폴리우레탄으로 코팅되어 있습니다.캐노피에는 제어 캐비닛, 발전기 캐빈, 공기 흡입구/출구 필터링 시스템이 있습니다.캐노피 상단에는 수평 냉각 시스템이 있습니다.가스 공급이 한쪽 끝에 설정되고 전원 케이블이 다른 쪽 끝에 연결됩니다.이 레이아웃은 현장 가스 파이프 및 케이블 배치를 쉽고 편리하게 만듭니다.
가스 엔진

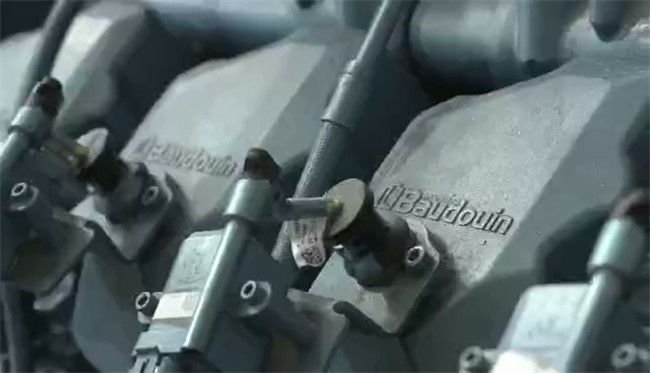

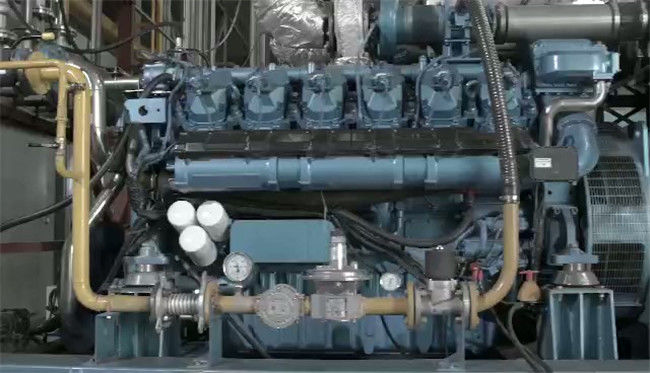

Baudouin 16M33D1289NG 가스 엔진이 선택되었습니다.가스 엔진은 특정 작업 조건에 대한 전기 효율성, 신뢰성 및 연료 적응성을 향상시키기 위해 연료 제어 시스템에서 깊이 개발되었습니다.개발은 또한 동적 응답성, 연비, 신뢰성 및 안전성을 고려합니다.
입증된 가스 엔진은 최신 Woodward 제어 시스템, Hoerbiger 지능형 점화 시스템, ABB 고효율 터보차저, 단일 실린더 독립형 압축 점화, 전기 속도 조절 시스템, 연료 폐쇄 루프를 포함하는 수입 가스 폐쇄 루프 린번 제어 시스템에 의해 제어됩니다. 제어 시스템, 환경 자기 적응 시스템 및 자체 진단 및 보호 시스템.이 모든 시스템은 가스 엔진의 정확하고 안정적인 제어를 보장하고 경제적, 동적 및 환경적 성능을 보장합니다.시스템은 또한 높은 신뢰성과 효율성을 달성하기 위해 당사에서 최적화되었습니다.
냉각 시스템
고저온 수평 냉각 시스템, 고효율, 저전력 전기 팬, 인터쿨러 및 재킷 워터 냉각 용량 폐쇄 사이클 제어가 장착되어 발전기를 다양한 주변 온도에서 사용할 수 있습니다.
표 3-1:1.2MW 냉각 시스템 매개변수
| 재킷 라디에이터 | 인터쿨러 라디에이터 | |
| 설계된 주변 온도 | 50℃ | 45℃ |
| 설계된 냉각 능력 | 960kW | 130kW |
| 1200kW 냉각 이중화 | 115% | 122% |
| 1100kW 냉각 이중화 | 128% | 139% |
| 1000kW 냉각 이중화 | 143% | 155% |
| 라디에이터 영역 | ≥670㎡ | ≥505㎡ |
| 재료 | 구리 파이프/구리 핀 | 구리 파이프/구리 핀 |
| 적용 주변 온도 | -30℃~50℃ | -30℃~45℃ |
교류기
Mecc Alte ECO46 브러시리스 동기식 교류 발전기는 움직이는 구성 요소가 강화되어 부하 충격 및 간섭에 대한 교류 발전기의 저항을 개선하고 장기적으로 안정적이고 안정적인 작동을 보장하기 위해 선택됩니다.
발전기 세트 제어 시스템
발전기 제어 시스템은 자동 시작, 속도 향상, 켜기, 병렬, 부하 할당, 브레이크 분리, 냉각 및 정지를 실현하는 DEIF 지능형 발전기 제어 시스템입니다.원격 제어 및 모니터링 시스템도 사용할 수 있습니다.
가스 발생기 기술 매개변수
1.2MW/400V 가스 발생기의 기술 파라미터
| SN | 안건 | 매개변수 |
| 1 | 발전기 세트 | 캐노피가 있는 1.2MW 가스 발생기 |
| 1.1 | 발전기 모델 | EW-1200NGB-1/4A |
| 1.2 | 정격 전력 | 1200kW |
| 1.3 | 정격 전류 | 2165A |
| 1.4 | 정격 전압 | 230/400V |
| 1.5 | 정격 주파수 | 50Hz |
| 1.6 | 시작 모드 | DC24V 전기 시작 |
| 1.7 | 속도 규제 | 전기 규정 |
| 1.8 | 연료 제어 | 린번, 폐쇄 루프 제어 |
| 1.9 | 점화 | 전기 제어 단일 실린더 독립형 고에너지 점화 |
| 1.10 | 발전기 세트 제어 | 원 버튼 시작/중지 |
| 1.11 | 윤활유 소비 | ≤0.2g/kWh |
| 1.12 | 전기 효율 | ≥40.1%(80%~100% 부하) |
| 1.13 | 치수 | 9000×3000×2900mm(설치 후 높이 4500mm) |
| 1.14 | 순중량 | 14900kg |
| 2 | 엔진 | |
| 2.1 | 상표 | 웨이차이/보두인 |
| 2.2 | 모델 | 16M33D1280NG |
| 2.3 | 배수량 | 52.3L |
| 2.4 | 공기 흡입구 | 터보차저, 강제 인터쿨러, 4밸브 구조 |
| 2.5 | 정격 회전수 | 1500r/분 |
| 2.6 | 냉각 | 수냉식 인터쿨러, 강제 수냉식 |
| 2.7 | 매끄럽게 하기 | 강제 스플래쉬 윤활 |
| 2.8 | 엔진 열 효율 | 42% |
| 삼 | 교류기 | |
| 3.1 | 상표 | 메카 알테 |
| 3.2 | 모델 | 에코46 1S4A |
| 3.3 | 역률 | 0.8(지연) |
| 3.4 | 효율성 생성 | 95.3% |
| 3.5 | 발전기 용량 | 1500kVA |
| 3.6 | 단계 | 3상 4선식 |
| 3.7 | 절연 등급 | 시간 |
| 3.8 | 보호 등급 | IP23 |
| 4 | 발전기 세트 제어 시스템 | |
| 4.1 | 상표 | 데이프 |
| 4.2 | 모델 | AGC200 |
| 4.3 | 기능 | 원 버튼 시작/중지, 데이터 표시, 기록, 보호 및 모니터링 등 |
| 4.4 | 디스플레이어 | Rpm/윤활유 압력/수온/사용 시간/전류/전압/주파수/유효 전력/무효 전력/부하 분포 등 |
| 4.5 | 보호 기능 | 높은 수온, 낮은 윤활유 압력, 과속도, 과전류, AC/DC 전압 낮음/높음, 단락 등의 경보 및 자동 제어 |
| 5 | 천개 | 양압 환기가 있는 방진 캐노피 |
|
1. 데이터는 ISO8528/1, ISO3046/1 및 BS5514/1 표준을 준수하는 35.88MJ/Nm3 이상의 천연 가스에 대한 열값을 기반으로 합니다. 2. 표준 조건에서 획득한 기술 데이터: 기압: 100kPa, 주변 온도: 25°C, 상대 습도: 30%. 3. 표준 조건에서 데이터는 DIN 표준 ISO 3046/1 평가를 따릅니다. 정격 천연 가스 소비 허용 오차는 ±5% 이내입니다. 4. 역률은 0.8 이상입니다. 5. 연기 Nox는 ≤500ppm을 주장합니다. |
||
가스 발생기 기능
시작 모델
가스 발생기는 24V DC 배터리로 시작됩니다.다른 디젤 발전기 또는 그리드 전원 공급 장치가 필요하지 않습니다.
비상 정지
천연가스 누출, 과전류 등의 경우 수동 비상 정지 및 자동 고장 비상 정지가 있습니다.
가스 발생기 제어
원 버튼 제어, 공연비 자동 조정, 역률 자동 제어, 자동 부하 증감이 발전기에서 실현될 수 있습니다.
발전기 제어 시스템: 제어 캐비닛에는 디스플레이어가 하나 있습니다.캐비닛에는 컨트롤러, 릴레이, 퓨즈, 미터, 조정 버튼, 표시기 및 발전기의 작업 프로세스를 모니터링하고 제어하는 비상 정지 버튼이 있습니다.
고장 시 발전기 보호
제어 시스템에는 과부하, 과전류, 단락, 역전력, 저주파수, 과주파수, 저전압, 과전압, 과속도 등에 대한 보호 기능과 음향/조명 경보 기능이 있습니다.
냉각수의 고온, 윤활유의 낮은 압력, 과부하, 시동 실패와 같은 경미한 고장의 경우, 빛과 소리 경보가 울리고 자동 또는 수동 정지가 허용됩니다.
엔진의 고온, 낮은 윤활유 압력, 과속 등과 같은 심각한 고장의 경우 자동으로 멈추고 경보가 울립니다.
주요 구성
개방형 및 캐노피형 발전기를 모두 사용할 수 있습니다.또한 필요한 경우 열병합 발전 및 삼중 발전 시스템을 제공합니다.
가스 발생기 세트의 특징:
1. 저공해 및 친환경
엔진 연소기의 독특한 디자인은 완전 연소를 만들고 배기 가스의 NOx와 같은 유해 가스를 효과적으로 줄입니다.우리 엔진은 세계에서 가장 엄격한 배기가스 배출 기준을 달성할 수 있습니다.
2. 경제적 효율성
고급 시스템 통합 솔루션과 고유한 설계를 통해 희박 연소 제어 기술을 사용하여 동일한 전력 용량에서 다른 가스 발생기보다 더 높은 연료 효율성을 달성하고 최대 15%의 연료를 절약할 수 있습니다.
한편, 기체 연료는 기존의 디젤 또는 휘발유 연료에 비해 경제적으로 경쟁력이 있습니다.
3. 적응성 및 유연성
전기 제어 시스템의 독특한 설계로 당사의 가스 발생기는 다양한 기체 연료를 사용하고 거의 모든 복잡한 응용 분야에서 사용할 수 있습니다.우리의 발전기는 LNC, CNG, LPG, Biogas, CBM, Syngas 등에 의해 공급될 수 있습니다. 발전기는 발전소, 석유 및 가스 분야(시추 또는 생산용), 공장, 상업용 또는 정부 건물, LNG 플랜트, 알코올에 사용됩니다. 공장, 매립지, 가금류 농장 등. 우리의 가스 엔진은 버스, 트럭, 보트 등과 같은 다양한 차량에도 널리 사용됩니다.우리의 발전기와 엔진은 또한 고객의 연료 및 작업 조건에 따라 맞춤형으로 제작될 수 있습니다.
4. 신뢰성 및 신뢰성
Starlight의 우수한 디젤 엔진 플랫폼과 첨단 제어 시스템이 결합된 우수한 플랫폼을 기반으로 하는 가스 엔진의 설계 및 개발은 뛰어난 성능과 신뢰성으로 끝납니다.당사의 발전기 중 일부는 정밀 검사 없이 30,000시간 이상의 기록에 도달했습니다.
지능적인 희박 연소 제어 기술은 평균 배기 온도를 530℃로 만들어 피스톤과 공기 밸브의 열부하를 현저히 최소화하고 이러한 부품의 신뢰성을 크게 향상시킵니다.강한 전기와 약한 전기가 분리되도록 설계되어 제어 간섭을 피하고 전기 부품의 신뢰성을 향상시킵니다.
5. 빠른 응답
발전기의 빠른 동적 응답은 굴착 장치에서 발생하는 충격 부하의 순간적인 변화를 쉽게 처리할 수 있습니다.빠른 동적 응답은 다양한 조건에서 충격 하중에 적응할 수 있으며 유전의 충격 하중 요구를 충족시킬 수 있습니다.
6. 높은 수준의 보안
지능형 제어 시스템은 발전기 및 해당 매개변수의 실시간 모니터링 및 기록을 달성합니다.이상이 관찰되면 경보 및 자동 보호가 시작됩니다.
공장 개요
별빛산업(주).새로운 첨단 기술 응용에 전념하는 혁신적인 회사입니다.
우리는 가스 연료 구동 젠셋, CHP/CCHP 장치 및 석유 및 가스 산업, 바이오 에너지, 도시 폐기물 처리, 석탄층 메탄(CBM) 및 합성 가스 응용 분야를 위한 고속 전력 장비 솔루션 그룹의 선도적인 공급업체입니다.가스 연료 연소 및 전력 관리 제어에 대한 연구 및 개발에 14년의 헌신을 다한 당사는 선구자이자 현재까지 천연 가스 및 석유 관련 가스를 석유 시추 장비에 적용하는 세계 유일의 회사입니다.Starlight Gas Powers 장비는 또한 현대 산업 폐기물에 포함된 에너지 및 재활용 가능한 에너지의 통합 및 전체 범위 활용을 특징으로 합니다.
회사의 연구 개발 팀은 저명한 가스 엔진 전문가들로 구성되어 있습니다.팀은 가스 엔진 개발에 관한 수십 가지 주요 국가 기술 프로젝트를 성공적으로 수행했으며 여러 종류의 가스 엔진을 개발했습니다.
Starlight 가스 엔진/발전기 세트/CHP는 전 세계의 많은 국가와 지역에 판매되었습니다.앞으로도 Starlight는 첨단 에너지 장비 개발 및 적용을 개선하여 국제 가스 전력 솔루션 공급자가 되기 위해 항상 노력할 것입니다.
기체 연료 연소 및 전력 관리 기술의 연구 및 개발에 대한 수십 년의 헌신으로 당사는 단일 장치에서 3kW에서 1500kW 범위의 가스 발생기를 개발했습니다.
발전기 작업장
엔진 조립 워크샵
