| 최소 주문 수량 : | 1 세트 | 가격 : | USD 420,000 - 490,000 /pc |
|---|---|---|---|
| 포장 세부 사항 : | 항해에 적당한 포장 | 배달 시간 : | 90일 |
| 지불 조건 : | L/C, T/T | 공급 능력 : | 달 당 12개 조각/조각 |
| 원래 장소: | 중국 | 브랜드 이름: | Baudouin |
|---|---|---|---|
| 인증: | ISO | 모델 번호: | 16M33D1289 |
|
상세 정보 |
|||
| 하이 라이트: | 천연가스 발전기,1200KW 천연가스 발전기,CHP 열병합 발전 전력 발전소 |
||
|---|---|---|---|
제품 설명
1200KW 바도우인 천연가스 발전기 CHP 열병합 발전 전력 발전소
기술
가스 생생기
웨이차이 16M33D1280NG 가스 엔진과 멕 알테 ECO46 교류 발전기는 선택됩니다. 한 덮개에, 1 1.2MW 가스 생생기, 수평선상 냉각 시스템과 한 제어 시스템은 통합됩니다. 덮개는 모래와 버들가지 증명입니다. 온도 존 제어 설계는 생성기를 가능하게 하고 정상적으로 온도 범위 -30C 내지 50C에 운영됩니다.
전체 전력은 공장 생산 능력은 12MW이고 모든 발전기가 결합됩니다. 어떤 발전기는 다른 어떤 발전기의 긴급한 이동을 가능하게 하는 백업 세트일 수 있습니다. 아이소라테 스위치는 필요할 때 어떠한 가스 생생기도 분리할 각각의 생성기를 위해 설치됩니다.
발생기 모델 : EW-1200NGB-1/4A.
1.2MW 가스 발전기 풀리
덮개
30피트 길이 덮개는 독점적으로 1.2MW 생성기를 위해 설계됩니다. 표면은 빛나고 위아르-레지스팅 폴리우레탄에 의해 코팅됩니다. 덮개에, 제어 캐비넷, 발전기 객실, 공기 흡입구 / 수단 필터링 시스템이 있습니다. 덮개의 상부에, 수평선상 냉각 시스템이 있습니다. 가스 공급은 한쪽 끝에 설정되고 전원 케이블이 또 다른 끝으로부터 연결됩니다. 이 배치는 사이트 가스도관과 케이블 처리를 쉽고 편리하게 합니다.

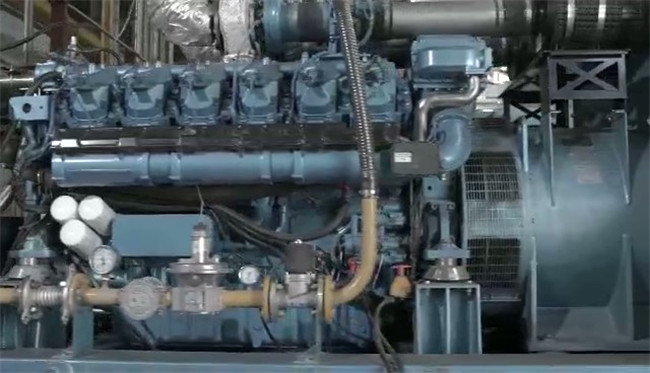

가스 엔진

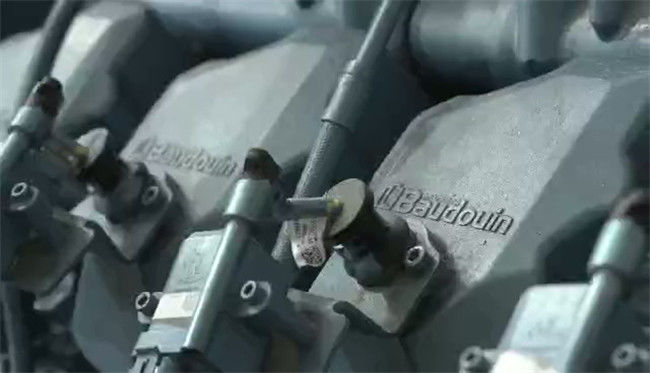

바도우인 16M33D1289NG 가스 엔진은 선택됩니다. 가스 엔진은 어떤 근무 조건을 위해 그것의 전기적 효율, 신뢰성과 연료 적응성을 향상시키기 위해 깊게 연료 제어 시스템에서 개발됩니다. 개발은 또한 동적 반응성, 연료 경제성, 신뢰성과 안전성에 대한 고려를 줍니다.

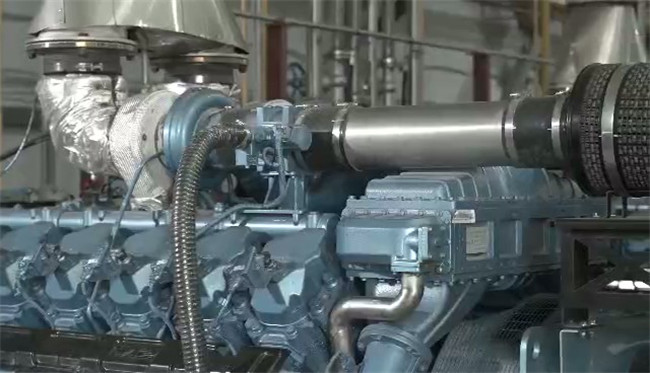

증명된 가스 엔진은 최근 우드워드 제어 시스템, 호에르브이거 지적 점화시스템, ABB 고능률 과급기, 단기통 인-디펜던트 촘촘한 점화, 전기적 속도 자동 제어 시스템, 연료 클로즈-루프 제어 시스템, 환경 자체 적응 시스템을 포함하는 수입된 가스 클로즈-루프 연비가 좋은 제어 시스템에 의해 제어되고 본인이 진단합니다고 보호 시스템. 이 모든 시스템은 가스 엔진의 정확하고 믿을 만한 제어를 보장하고 그것의 경제적 동적이고 환경 성과를 보증할 것입니다. 시스템은 높은 신뢰도와 효율성을 달성하기 위해 또한 우리의 회사에 의해 최적화됩니다.
냉각 시스템
하이 로 온도 수평선상 냉각 시스템, 고능률, 저 소비 전력 전기적 팬들, 인터쿨러와 능력 폐쇄 주기 제어를 냉각시키는 물 자켓은 다양한 대기 온도에서 사용되는 발전기를 가능하게 한다고 갖춰집니다.
테이블 3-1:1.2MW 냉각 시스템 매개 변수
| 재킷 냉각 장치 | 인터쿨러 냉각 장치 | |
| 계획된 대기 온도 | 50C | 45C |
| 계획된 냉각 파워 | 960kW | 130kW |
| 1200kW 냉각 과잉 | 115% | 122% |
| 1100kWCooling 과잉 | 128% | 139% |
| 1000kWCooling 과잉 | 143% | 155% |
| 냉각 장치 지역 | ≥670㎡ | ≥505㎡ |
| 재료 | 구리관 / 구리 핀 | 구리관 / 구리 핀 |
| 응용된 대기 온도 | -30C~50C | -30C~45C |
교류 발전기
멕 알테 ECO46 붓을 쓸 필요가 없는 동시에 일어나는 교류 발생기와 함께 이동 구성 요소를 강화하는 것은 선별적입니다 로드 임팩트와 간섭에 대한 교류 발전기 저항을 개선하고 믿을 만한 그것의 장기와 안정적인 작동을 보증합니다.
발전기 세트 제어 시스템
발생기 제어 시스템은 자동 실행을 실현하는 디프 지적 발생기 제어 시스템이고, 틀, 평행하, 부하 할당, 브레이크 분리, 냉방 중지를 가속합니다. 리모콘과 모니터링 시스템은 또한 이용 가능합니다.
가스 생생기 기술적인 매개 변수
1.2MW/400V 가스 생생기를 위한 표 3-2 기술적인 매개 변수
| S.N | 항목 | 매개 변수 |
| 1 | 발전기 세트 | 덮개와 1.2MW 가스 생생기 |
| 1.1 | 발생기 모델 | EW-1200NGB-1/4A |
| 1.2 | 정격 전력 | 1200kW |
| 1.3 | 정격 전류 | 2165A |
| 1.4 | 정격 전압 | 230/400V |
| 1.5 | 정격 주파수 | 50Hz |
| 1.6 | 개시 모드 | DC24V 전기적 시작 |
| 1.7 | 속도 조정률 | 전기적 규정 |
| 1.8 | 연료 조절기 | 연비가 좋은, 클로즈-루프 제어 |
| 1.9 | 점화 | 전기 제어 단기통 인-디펜던트 고에너지 점화 |
| 1.10 | 생성기 설정 제어기 | 1개 버튼 벤처기업 / 정지 |
| 1.11 | 윤활유 소모 | ≤0.2g/kWh |
| 1.12 | 전기적 효율 | ≥40.1% (80%~100%는 로딩됩니다) |
| 1.13 | 차원 | 9000×3000×2900mm (설치 4500 밀리미터 뒤에 있는 높이) |
| 1.14 | 정미중량 | 14900 킬로그램 |
| 2 | 엔진 | |
| 2.1 | 브랜드 | 웨이차이 / 바도우인 |
| 2.2 | 모델 | 16M33D1280NG |
| 2.3 | 치환 | 52.3L |
| 2.4 | 공기 흡입 | 가속이 붙고 인터쿨러를 강행했습니다, 4밸브 구조 |
| 2.5 | 정격회전속도 | 1500r/min |
| 2.6 | 냉각 | 물 공기 인터쿨러, 강제 물 냉방 |
| 2.7 | 주유 | 강제적 비산 윤활 |
| 2.8 | 엔진 열 효율 | 42% |
| 3 | 교류 발전기 | |
| 3.1 | 브랜드 | 멕 알테 |
| 3.2 | 모델 | ECO46 1S4A |
| 3.3 | 역율 | 0.8(Lag) |
| 3.4 | 발전효율 | 95.3% |
| 3.5 | 교류 발전기 능력 | 1500kVA |
| 3.6 | 단계 | 3개 단계 4 와이어 |
| 3.7 | 단열재 등급 | Ｈ |
| 3.8 | 보호 그레이드 | IP23 |
| 4 | 발전기 세트 제어 시스템 | |
| 4.1 | 브랜드 | 디프 |
| 4.2 | 모델 | AGC200 |
| 4.3 | 기능 | 1개 버튼 벤처기업 / 정지, 데이터 디스플레이, 리코딩, 보호와 모니터링 기타 등등. |
| 4.4 | 디스플레이어 | hours/ current/ voltage/ Frequency/ 활동적 power/ 민감한 power/ 부하 분산 등을 운영하는 Rpm / 윤활유 압력 / 물 temperature/ |
| 4.5 | 방지 기능 | 홍수 온도, 낮은 윤활유 압력에 대한 놀랍고 자동 제어가,의 위에 속도, 과전류, AC / 직류전압 최저 / 최고, 등을 누전시킵니다 |
| 5 | 덮개 | 양압 환기법과 방진형 덮개 |
1. 정보는 ISO8528/1, ISO3046/1과 BS5514/1 기준에 따른 35.88MJ/Nm3 천연가스의 히트 값을 기반으로 합니다. | ||
가스 생생기는 24V DC 배터리에 의해 시작됩니다. 어떤 다른 디젤 발전기 또는 그리드 전력 공급기는 필요하지 않았습니다.
천연가스 누출, 과전류 기타 등등의 경우에 매뉴얼 나타난 정지와 자동 실패 비상 정지가 있습니다.
1개 버튼 통제, 공연비 오토 조정, 역율 자동 조절, 자동 부하 상승과 감소는 발전기에 실현될 수 있습니다.
발생기 제어 시스템 : 제어 캐비넷은 한 디스플레이어를 가지고 있습니다. 상자에, 컨트롤러들, 릴레이, 퓨즈, 단추를 조정한 미터, 지표와 생성기의 작업하는 프로세스를 모니터링하고 제어하기 위한 나타난 정지 버튼이 있습니다.
제어 시스템은 / 빛이 위에 알람링스 방지 기능과 소리가,의 위에 현재, 단락 회로, 역 전력, 부족주파수를 로딩하게 합니다, 오버프리컨시, 속도 등 에 부족 전압, 과전압.
냉각수, 윤활유에서의 저압의 고온과 같은 경미한 실패를 위해,의 위에 부하, 불량 벤처기업, 가벼울 것이고 건전한 놀랍고 자동차 또는 수동 정지가 허락됩니다.
엔진, 낮은 윤활유의 고온과 같은 심한 고장이 고속 기타 등등 위에서 그것을 압박하기 때문에 자동적으로 정지와 놀랍 바라 있습니다 보냈다는 것을 원하세요.
보증 기간은 공장인도조건 날짜 또는 3000 조업 시간으로부터 12개월일 것이며, 우선시하는. 제조사는 가스 생생기 사용자 교범과 열차 구매자의 엔지니어들을 제공할 것입니다. 오조작 또는 비정상인 작동에 의해 초래된 모든 손상은 구매자의 책임일 것입니다.
