1200KW 보두앵 CNG 가스 발생기 CHP 천연 가스 발생기

제품 설명

1200kW Baudouin 천연 가스 엔진(CHP) CNG CHP 가스 발생기



1.1 프로젝트의 기본 요구 사항



1.1.1 출력 전압: 400kV

주파수: 50Hz

역률: 0.9 이상.



1.1.2 작동 모드: 격리 및 동기화.발전기는 24V 전원 블랙 스타트업으로 시작되며 외부 전원 공급 장치가 필요하지 않습니다.



1.1.3.기타 요구 사항: 발전기는 수평 냉각 시스템 및 전기 팬이 있는 캐노피에 있어야 합니다.가스 누출 경고 장치가 필요합니다.



1.2 가스 구성 및 열가



일일 천연 가스 공급량은 하루 60000입방미터입니다.그러나 가스 압력은 명확하지 않습니다.발전기 세트에는 약 20-50kPa.G의 천연 가스 압력이 필요합니다. 천연 가스 구성은 다음과 같습니다.

표 1-1 천연가스 조성



가스 종류	몰 퍼센트	비고
CH4	84.94%
C2H6	4.85%
C3H8	1.81%
C4H10	0.72%
C5H12플러스	2.81%
N2	4.38%
아르	0.05%
그	0.03%
H2	0.6%
이산화탄소	0.08%

천연 가스 열량은 약 40.6MJ/Nm³입니다.가스 발생기는 가스 구성의 변형에 따라 천연 가스 농도와 점화 타이밍을 자동으로 조정하여 발생기 자체의 안정적이고 효율적인 작동을 보장할 수 있습니다.



2. 가스 발생기



Weichai 16M33D1280NG 가스 엔진과 mecc alte ECO46 교류 발전기가 선택되었습니다.하나의 캐노피에는 하나의 1.2MW 가스 발생기, 하나의 수평 냉각 시스템 및 하나의 제어 시스템이 통합되어 있습니다.캐노피는 모래와 캣킨 증거입니다.온도 구역 제어 설계로 발전기가 -30℃ ~ 50℃의 온도 범위에서 정상적으로 작동할 수 있습니다.



총 발전소 용량은 12MW이며 모든 발전기를 결합합니다.모든 발전기는 다른 발전기의 긴급 이동을 가능하게 하는 백업 세트가 될 수 있습니다.필요한 경우 가스 발생기를 격리하는 격리 스위치가 각 발생기에 설치됩니다.

발전기 모델: EW-1200NGB-1/4A.



1.2MW 가스 발생기 설계



3.1 캐노피



30피트 길이의 캐노피는 1.2MW 발전기 전용으로 설계되었습니다.표면은 광택이 있고 마모에 강한 폴리우레탄으로 코팅되어 있습니다.캐노피에는 제어 캐비닛, 발전기 캐빈, 공기 흡입구/출구 필터링 시스템이 있습니다.캐노피 상단에는 수평 냉각 시스템이 있습니다.가스 공급은 한쪽 끝에서 설정되고 전원 케이블은 다른 쪽 끝에서 연결됩니다.이 레이아웃은 현장 가스 파이프 및 케이블 배치를 쉽고 편리하게 만듭니다.

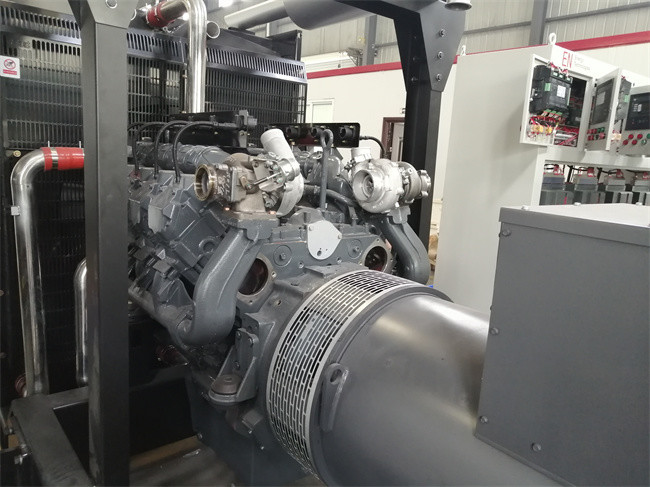

3.2 가스 엔진



Baudouin 16M33D1289NG 가스 엔진이 선택되었습니다.가스 엔진은 특정 작업 조건에 대한 전기 효율성, 신뢰성 및 연료 적응성을 향상시키기 위해 연료 제어 시스템에서 깊이 개발되었습니다.개발은 또한 동적 응답성, 연비, 신뢰성 및 안전성을 고려합니다.



입증된 가스 엔진은 최신 Woodward 제어 시스템, Hoerbiger 지능형 점화 시스템, ABB 고효율 터보차저, 단일 실린더 독립형 압축 점화, 전기 속도 조절 시스템, 연료 폐쇄 루프를 포함하는 수입 가스 폐쇄 루프 린번 제어 시스템에 의해 제어됩니다. 제어 시스템, 환경 자기 적응 시스템 및 자체 진단 및 보호 시스템.이러한 모든 시스템은 가스 엔진의 정확하고 신뢰할 수 있는 제어를 보장하고 경제적, 동적 및 환경적 성능을 보장합니다.시스템은 또한 높은 신뢰성과 효율성을 달성하기 위해 당사에서 최적화되었습니다.



3.3 냉각 시스템



고저온 수평 냉각 시스템, 고효율, 저전력 전기 팬, 인터쿨러 및 재킷 워터 냉각 용량 폐쇄 사이클 제어가 장착되어 발전기를 다양한 주변 온도에서 사용할 수 있습니다.



표 3-1:1.2MW 냉각 시스템 매개변수



	재킷 라디에이터	인터쿨러 라디에이터
설계된 주변 온도	50℃	45℃
설계된 냉각 능력	960kW	130kW
1200kW 냉각 이중화	115%	122%
1100kW 냉각 이중화	128%	139%
1000kW 냉각 이중화	143%	155%
라디에이터 영역	≥670㎡	≥505㎡
재료	구리 파이프/구리 핀	구리 파이프/구리 핀
적용 주변 온도	-30℃~50℃	-30℃~45℃

3.4 교류 발전기



구동 부품을 강화한 Mecc Alte ECO46 브러시리스 동기식 교류 발전기는 부하 충격 및 간섭에 대한 교류기의 저항을 개선하고 장기적으로 안정적이고 안정적인 작동을 보장하기 위해 선택됩니다.



3.5 발전기 세트 제어 시스템



발전기 제어 시스템은 자동 시작, 속도 향상, 켜기, 병렬, 부하 할당, 브레이크 분리, 냉각 및 정지를 실현하는 DEIF 지능형 발전기 제어 시스템입니다.원격 제어 및 모니터링 시스템도 사용할 수 있습니다.



3.6 가스 발생기 기술 파라미터



표 3-2 1.2MW/400V 가스 발생기 기술 파라미터

SN	안건	매개변수
1	발전기 세트	캐노피가 있는 1.2MW 가스 발생기
1.1	발전기 모델	EW-1200NGB-1/4A
1.2	정격 전력	1200kW
1.3	정격 전류	2165A
1.4	정격 전압	230/400V
1.5	정격 주파수	50Hz
1.6	시작 모드	DC24V 전기 시작
1.7	속도 규제	전기 규정
1.8	연료 제어	린번, 폐쇄 루프 제어
1.9	점화	전기 제어 단일 실린더 독립형 고에너지 점화
1.10	발전기 세트 제어	원 버튼 시작/중지
1.11	윤활유 소비	≤0.2g/kWh
1.12	전기 효율	≥40.1%(80%~100% 부하)
1.13	치수	9000×3000×2900mm(설치 후 높이 4500mm)
1.14	순중량	14900kg
2	엔진
2.1	상표	웨이차이/보두인
2.2	모델	16M33D1280NG
2.3	배수량	52.3L
2.4	공기 흡입구	터보차저, 강제 인터쿨러, 4밸브 구조
2.5	정격 회전수	1500r/분
2.6	냉각	수냉식 인터쿨러, 강제 수냉식
2.7	매끄럽게 하기	강제 스플래쉬 윤활
2.8	엔진 열 효율	42%
삼	교류기
3.1	상표	메카 알테
3.2	모델	에코46 1S4A
3.3	역률	0.8(지연)
3.4	효율성 생성	95.3%
3.5	발전기 용량	1500kVA
3.6	단계	3상 4선식
3.7	절연 등급	시간
3.8	보호 등급	IP23
4	발전기 세트 제어 시스템
4.1	상표	데이프
4.2	모델	AGC200
4.3	기능	원 버튼 시작/중지, 데이터 표시, 기록, 보호 및 모니터링 등
4.4	디스플레이어	Rpm/윤활유 압력/수온/사용 시간/전류/전압/주파수/유효 전력/무효 전력/부하 분포 등
4.5	보호 기능	높은 수온, 낮은 윤활유 압력, 과속, 과전류, AC/DC 전압 낮음/높음, 단락 등의 경보 및 자동 제어
5	천개	양압 환기가 있는 방진 캐노피
1. 데이터는 ISO8528/1, ISO3046/1 및 BS5514/1 표준을 준수하는 35.88MJ/Nm3 이상의 천연 가스에 대한 열값을 기반으로 합니다. 2. 표준 조건에서 획득한 기술 데이터: 기압: 100kPa, 주변 온도: 25°C, 상대 습도: 30%. 3. 표준 조건에서 데이터는 DIN 표준 ISO 3046/1 평가를 따릅니다. 정격 천연 가스 소비 허용 오차는 ±5% 이내입니다. 4. 역률은 0.8 이상입니다. 5. 연기 Nox는 ≤500ppm을 주장합니다.



• 가스 발생기 기능
• 시작 모델

가스 발생기는 24V DC 배터리로 시작됩니다.다른 디젤 발전기나 그리드 전원 공급 장치가 필요하지 않습니다.

• 비상 정지

천연가스 누출, 과전류 등의 경우 수동 비상 정지 및 자동 고장 비상 정지가 있습니다.

• 가스 발생기 제어

원버튼 제어, 공연비 자동 조정, 역률 자동 제어, 자동 부하 증감이 발전기에서 실현될 수 있습니다.

발전기 제어 시스템: 제어 캐비닛에는 디스플레이어가 하나 있습니다.캐비닛에는 컨트롤러, 릴레이, 퓨즈, 계량기, 조정 버튼, 표시기 및 발전기의 작업 프로세스를 모니터링하고 제어하는 ​​비상 정지 버튼이 있습니다.

• 고장 시 발전기 보호

제어 시스템에는 과부하, 과전류, 단락, 역전력, 저주파수, 과주파수, 저전압, 과전압, 과속도 등에 대한 보호 기능과 음향/조명 경보가 있습니다.

냉각수의 고온, 윤활유의 저압, 과부하, 시동 실패와 같은 경미한 고장의 경우, 빛과 소리 경보가 울리고 자동 또는 수동 정지가 허용됩니다.

엔진의 고온, 낮은 윤활유 압력, 과속 등과 같은 심각한 고장의 경우 자동으로 정지하고 경보가 발령됩니다.

• 발전기 운전 조건
  • 천연 가스 요구 사항
    • 정격 전력에서 입구 플랜지의 천연 가스 압력은 20kPa≥P≥50kPa 이내여야 합니다.
    • 정격 전력에서 천연 가스 유입 파이프 ID는 DN80 이상이어야 합니다.
    • 정상 작동 시 가스 발열량은 40.6MJ/Nm³이며, 다른 모든 상황을 고려하면 천연 가스 공급 속도는 2500Nm³/h 이상(10MW 부하에서 계산)입니다.



표 5-1: 천연가스에 필요한 조성

가스 종류	안건	요구 사항
천연 가스	열 가치 MJ/Nm³	≥34
	체적 %에 따른 CH4 함량	≥82
	전체 황 mg/Nm³	≤200
	H2S 함량 mg/Nm³	≤15
	불순물 입자 크기 μm	<5
	불순물 g/m³의 함량	≤0.03

참고: 천연 가스가 필요하지 않은 경우 엔진에 영향을 미칩니다.

• 냉각수

각 엔진은 560L의 냉각수로 채워져야 합니다.냉각수는 녹, 스케일 및 동결 저항성이 있어야 하며 글리콜을 포함해야 합니다.다음 표와 같은 정확한 요구 사항.

표 5-2 냉각수 요구 사항

주변 온도	냉각수 백분율
	글리콜 부피 백분율	물의 양 백분율
≥5°	0	100
-10°C~5°C	33	67
-26°C~-10°C	50	50
-35°C~-26°C	56	44

5.3 윤활제

각 엔진은 처음으로 190리터의 윤활유를 채워야 하며 각 교체 용량은 170리터가 되어야 합니다.가스(CNG/LNG) 엔진 전용 윤활유를 첨가합니다.

다음 표와 같이 윤활제 모델과 주변 온도 비교



표 5-3: 윤활유 코드 및 해당 온도

윤활제 코드	주변 온도 범위
15W/40	-20℃~40℃
10W/40	-25℃~40℃
5W/40	-30℃~40℃
0W/40	-35℃~40℃





5.4 주변 온도 및 습도

발전기 세트는 주위 온도 -30℃~50℃를 위한 것입니다;주위온도가 40℃ 이상이면 발전기의 정격전력이 감소합니다.주위 온도가 5℃ 상승할 때마다 발전기 세트의 정격 전력이 5% 감소합니다.

최대 허용 습도는 95%입니다.습도가 30% 이상이면 발전기에 영향을 미칩니다.

5.5 고도

발전기 세트 허용 고도는 3000m 이하입니다.고도가 1000m 이상인 경우 정격 전력은 고도가 500m 증가할 때마다 3%씩 감소합니다.



• 품질 보증

보증 기간은 EXW 날짜로부터 12개월 또는 작동 시간 3000시간 중 먼저 도래하는 날짜입니다.제조업체는 가스 발생기 사용 설명서를 제공하고 구매자의 엔지니어를 교육합니다.오작동 또는 부적절한 작동으로 인한 모든 손해는 구매자의 책임입니다.
